小小一张平面图，生产加工真不能少(上)

石材产品生产加工中涉及的图纸太多了，有时连我这位老石材人都应付不了各种各样的加工图纸。在石材产品加工中不同的图纸有着不同的功能，各自有各自的作用，缺少了某些图生产工人不可能加工出石材产品。石材的平面图对一些平面石材产品的加工有帮助作用，生产加工中真不能少了它呢？

石材生产加工单上的平面图较建筑平面布置图上的内容简单一些，通常情况下只将与石材加工相关的内容绘在上面，方便石材生产厂家员工使用，员工参照生产加工单上平面图按上面的图示加工。

1、平面图的常见表示方法

1.1长方形平面图表示

以长方形形状表示的平面图。长方形平面图多出现在拼花、方柱、台面板、浴缸产品中。

图1 长方形平面图

1.2正方形平面图表示

以正方形形状表示的平面图。正方形平面图多出现在拼花、方柱、台面板产品中。

图2 正方形平面图

1.3圆形的平面图表示

以圆形表示的平面图。圆形平面图多出现在圆柱、拼花、台面板产品中。

图3 圆形平面图

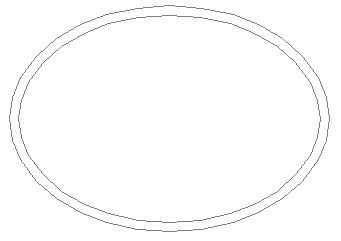

1.4椭圆形平面图

椭圆形平面图多出现在拼花、椭圆形柱、台面板、洗手台台面板、装饰附件产品中。

图4 椭圆形平面图

1.5正多边形平面图表示

正多边形平面图以正多边形表示的平面图。多出现在正多边形拼花、台面板、柱产品中。

图5 正八边形平面图

1.6圆弧形平面图表示

以圆弧线构成的平面图。圆弧形平面图多出现在墙面、地面、波打线、旋转楼梯、回廊产品中。

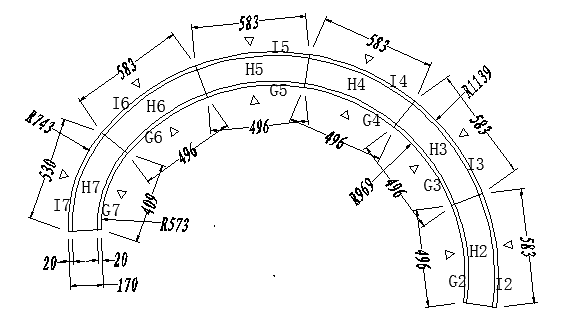

图6 圆形形平面图

1.7组合曲线平面图表示

由直线与圆弧线，或多段圆弧线构成的平面图形。

图7组合曲线平面图

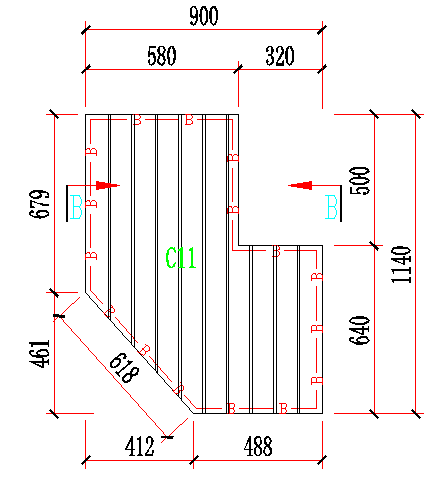

1.8异型平面图

以切口、切边等几何图形表示的平面图。异型平面图多出现在异型板、淋浴板、窗台板、拼花、各种台面板产品中。

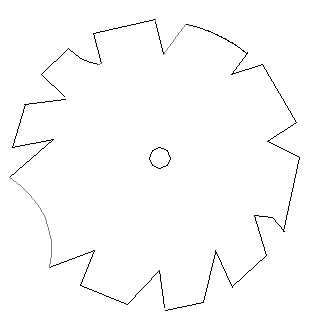

图8 异型板台面板

2、石材各种产品平面图

2.1地面平面图

地面平面图是石材装饰和产品加工中最常见、最普遍的平面图。石材地面板产品的切割、加工都是依据地面平面图加工的。

地面平面图构成：图形、分割区域、石材产品编号、尺寸线、尺寸标注、平面图位置说明、加工符号、磨边线型。地面平面图分割尺寸、尺寸标注、编号、加工符号、磨边符号必须具备。

图9、图10是个较完备的地面平面图，具备了地面平面图的各个要素。

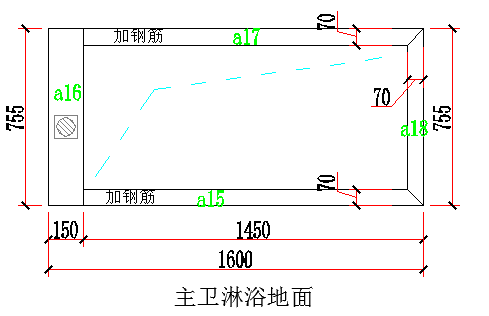

图9 地面平面图1

图9 地面平面图2

2.2拼花平面图

拼花平面图表示拼花产品结构的图。图10为一椭圆拼花实景平面图。从上面可以看出构成拼花的材料，非常直观；图11为圆形拼花CAD平面图。

构成拼花平面图的要素：拼花的外形形状、拼花里的石材名称或编号、拼花的分割区域、拼花的编号、拼花的主要尺寸。

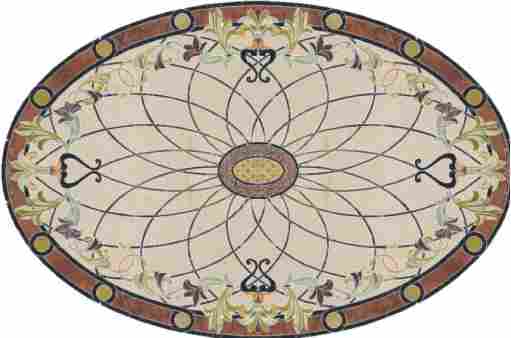

图10 椭圆拼花平面图

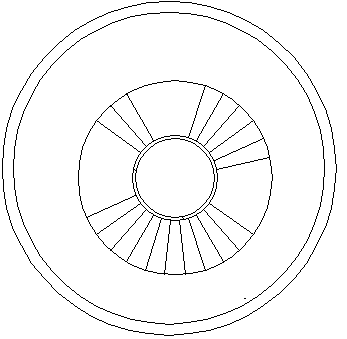

图11圆形拼花平面图

2.3洗手台平面图

表示洗手台形状的平面图。构成洗手台平面图的要素：洗手台的尺寸、外形形状、石材名称或编号、产品分件编号、产品分件线、磨边线型符号、挖孔的形状、尺寸及尺寸标注线、钻孔的位置尺寸、钻孔直径大小尺寸，必要的加工工艺说明。

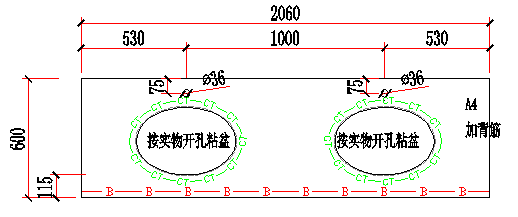

图13 洗手台平面图

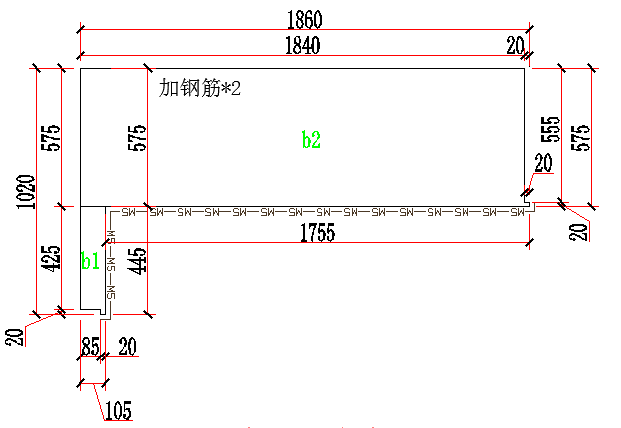

2.4厨柜平面图

表示厨柜形状的平面图。

构成厨柜平面图的要素：厨柜台板的尺寸、外形形状、厨柜的分割线、石材名称或编号、产品分件编号、磨边线型符号、尺寸及尺寸标注线、必要的加工工艺说明。

图14 厨柜平面图

2.5方柱平面图

表示方柱截面形状的平面图。图15方柱的立面图、图16为表示方柱的平面图。

构成方柱平面图的要素：方柱的尺寸、外形形状、分割线、石材名称或编号、产品分件编号、磨边线型符号、尺寸及尺寸标注线、必要的加工工艺说明。

图15方柱立面图

图16 方柱平面图

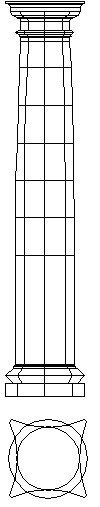

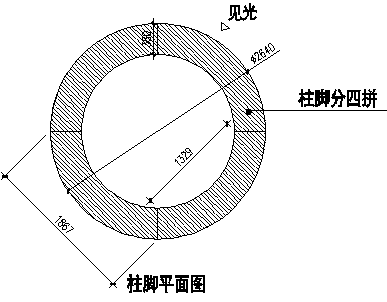

2.6圆柱平面图

表示圆柱截面形状的平面图。图17、18圆柱的立面图、图17、18下面图为表示圆柱的平面图，图19为空心圆柱的平面图。

构成圆柱平面图的要素：圆柱的直径柱的尺寸、外形形状、分割线、石材名称或编号、产品分件编号、磨边线型符号、尺寸及尺寸标注线、必要的加工工艺说明。生产加工时这些要素生产员工必须清楚。

图17

图18

图19

2.7组合柱平面图

组合柱的平面图较为复杂，多由两种或两种以上柱形平面图构成。从图20、图21可以看出组合柱平面图的复杂性。

组合平面图的构成要素：各部分的尺寸、外形形状、分割线、石材名称或编号、产品分件编号、磨边线型符号、尺寸及尺寸标注线、必要的加工工艺说明。生产加工时这些要素生产员工必须清楚及相互间的关系。

图20 ＆ 图21

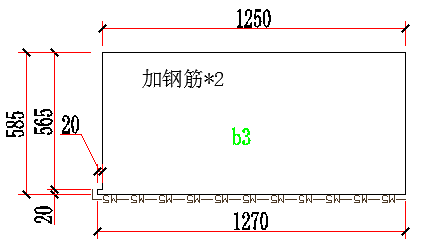

2.8窗台板平面图

窗台板平面图表达窗台板平面关系的图。窗台板目前在住宅类的项目，家庭装饰上应用非常多，因此看懂窗台板平面图是石材生产企业员工必须掌握基本技能，尤其是打磨工人。

窗台板平面图构成要素：窗台板的外形形状、窗台板的拼接关系、窗台板的总尺寸、各部分的尺寸、分割线、石材名称或编号、产品分件编号、磨边线型符号、尺寸及尺寸标注线、窗台板的开异型口尺寸、必要的加工工艺说明。

图22为很常见的窗台板平面图；图23为很特殊的窗台板平面图，是种较少加工的窗台板，不管它如何特殊，实际上是由通常类型的窗台板组合构成，万变不离其宗而已。窗台板的生产加工时必须认真看懂两端是否要开缺口及开缺口的尺寸。实际生产加工时生产员工经常漏开口，或开错口。

图22 左开口窗台板平面图

图23有拼接关系的左、右开缺口窗台板平面图

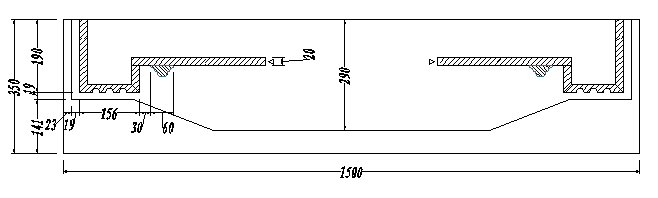

2.9壁炉平面图

壁炉平面图表示壁炉各部件组合关系的平面图，是壁炉生产加工绝对不可少的平面图。

壁炉平面图的构成要素：壁炉板的外形形状、壁炉板的拼接关系、壁炉板的总尺寸、各部分的尺寸、分割线、石材名称或编号、产品分件编号、产品形状、磨边线型符号、尺寸及尺寸标注线、壁炉板的异型加工形状和尺寸、必要的加工工艺说明。生产员工加工壁炉前应该事先认真看生产加工单上的平面图，弄清楚各部门相互间的关系。

图24 壁炉平面图

2.10马赛克平面图

马赛克平面图为表达马赛克各部件加工关系的图，是马赛克产品加工中不可缺少的图形。

图25为马赛克的产品实景平面图，表达清晰直观。生产工人看该图加工产品时可以准确加工出产品，减少加工中放错石材品种的机率。

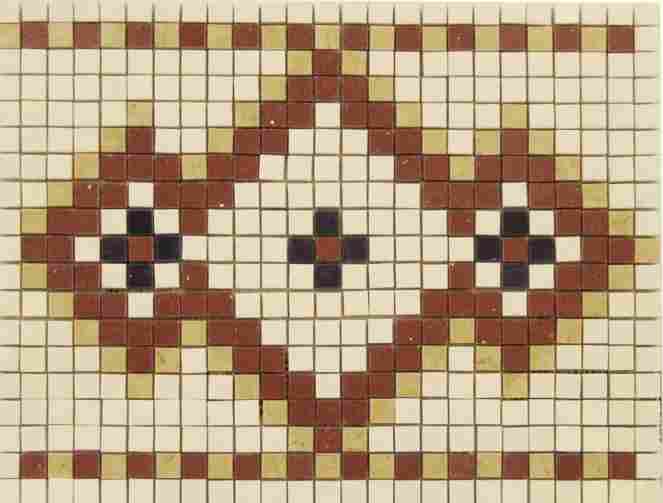

图25 实景马赛克平面图

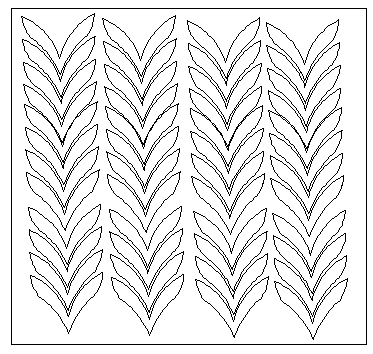

图26为马赛克产品的CAD平面图。这种图形如果是单色马赛克产品，生产员工不会摆错石材颗粒。多色马赛克产品时生产加工容易摆错石材颗粒。

图26 马赛克CAD平面图
