石材踏步灯带如何藏得高级？超五星酒店节点图与施工实景揭秘

光影变化、明暗对比

感知层次韵律、品鉴艺术魅力

5%的灯光造价，渲染100%的氛围

因此楼梯灯带深受欢迎

石材踏步，暗藏灯带

这样的设计很多

那么它的节点图如何绘制呢

今天就一起来看看吧

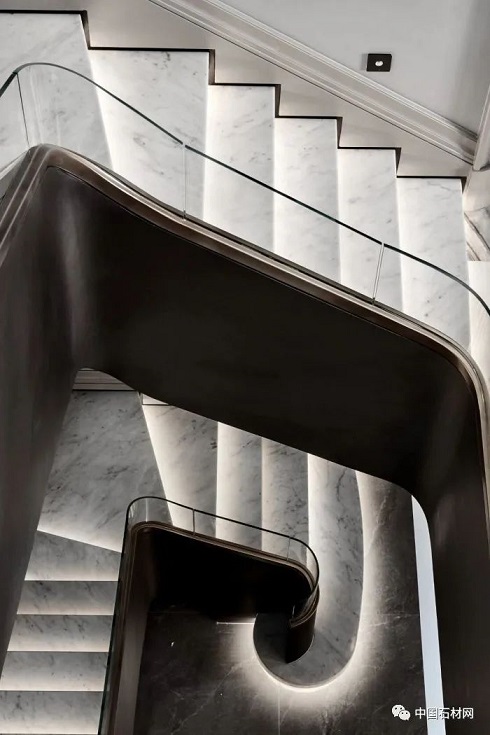

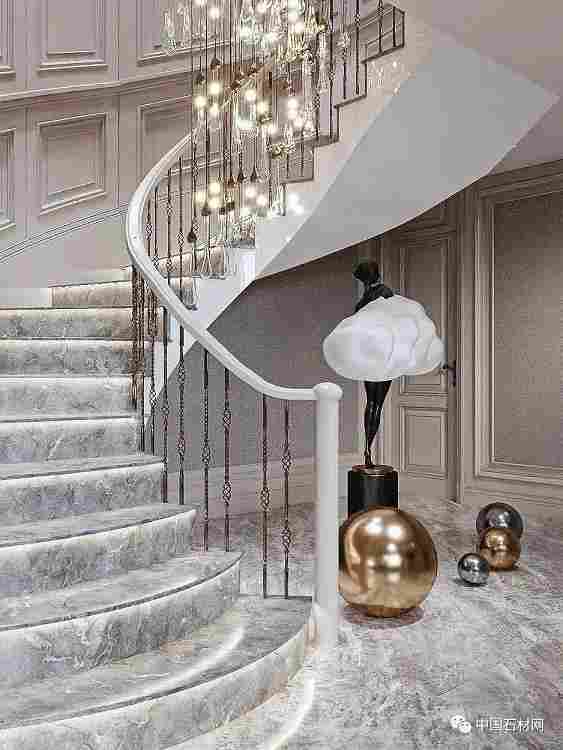

先看一下效果图

1

先看节点图是如何绘制的

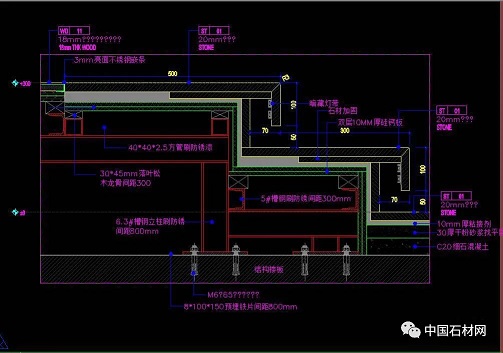

这是整体剖面（这个节点图是其它位置踏步，与效果图不一样，做法结构相同）

再来个局部特写

2

开始分析材料结构

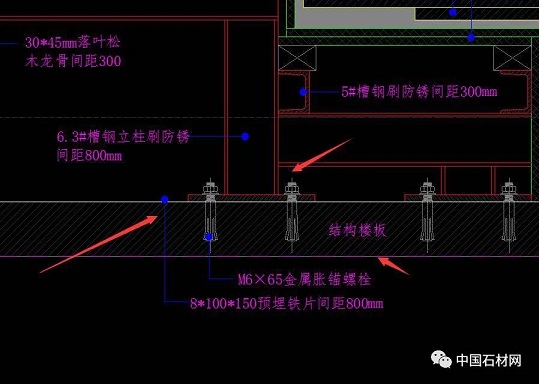

楼梯的结构，全是打的钢架， 用到下边这些材料，都是铁的。

8*100*150预埋铁片间距800mm

M6×65金属胀锚螺栓

6.3#槽钢立柱刷防锈 5#槽钢刷防锈间距300mm

3

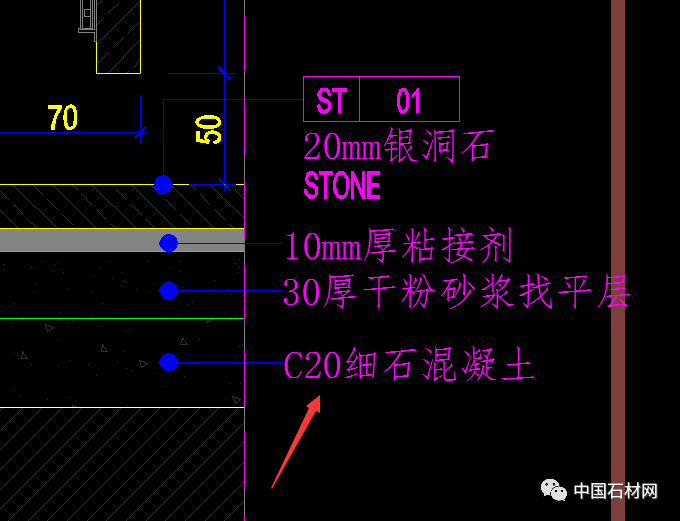

重点说一下，地面石材的施工做法

这样的标注方法，很详细了，从土建竣工，到装饰完成地面，每一个环节都画清楚了。

4

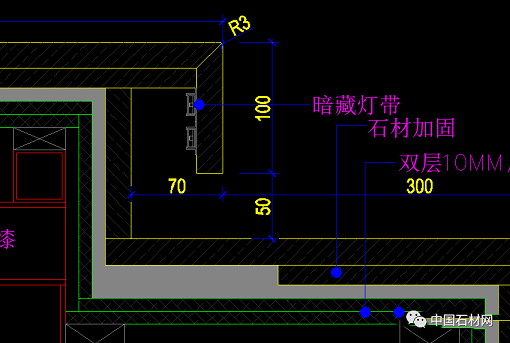

说一下这个剖面的重点，也是难点，灯光是如何藏起来的

我们看这张图，石材出光口，留了50mm。延长出来的踏步尺寸出来70。亮点就在这里，延出来的石材，内层，做了石材加固。也就是多了一层石材。这样人踩上去，不会坏掉。近钢架层，用的是双层10MM厚硅钙板，这个没什么说的，记住就好了。

5

节点说完了，看看现场的施工照片

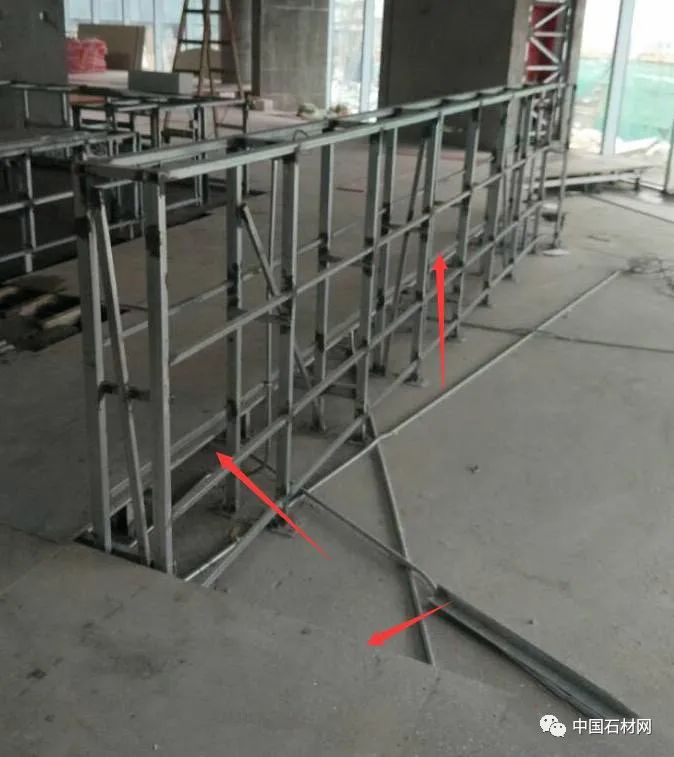

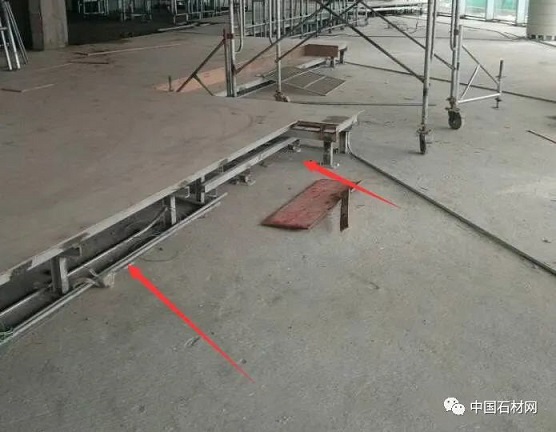

这才施工到一半，钢架做完了，开始向外边 一点点做基层。

再来张其它位置的同样做法。

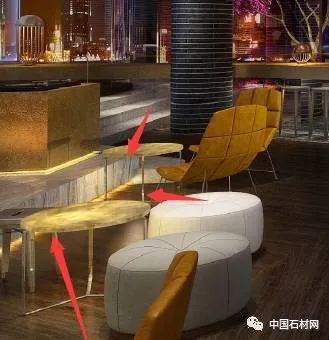

基层做法，同踏步一样，只不过这个位置有了钢架，做服务台用。

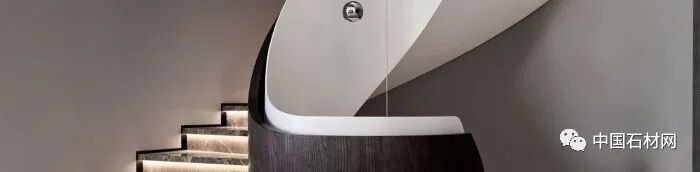

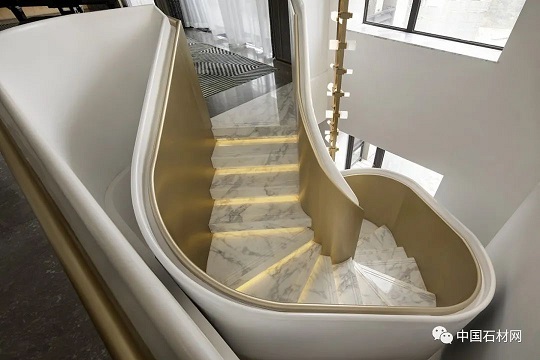

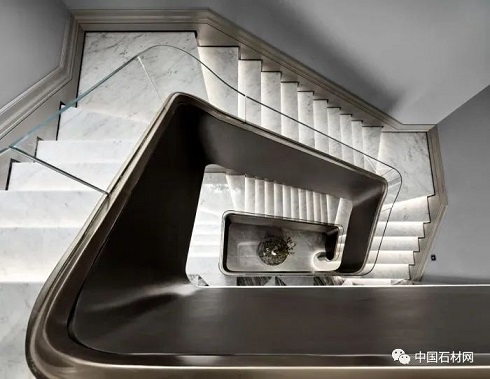

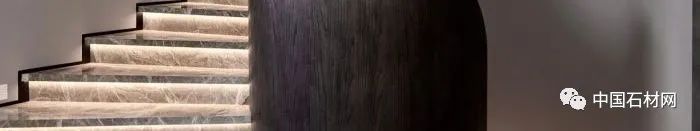

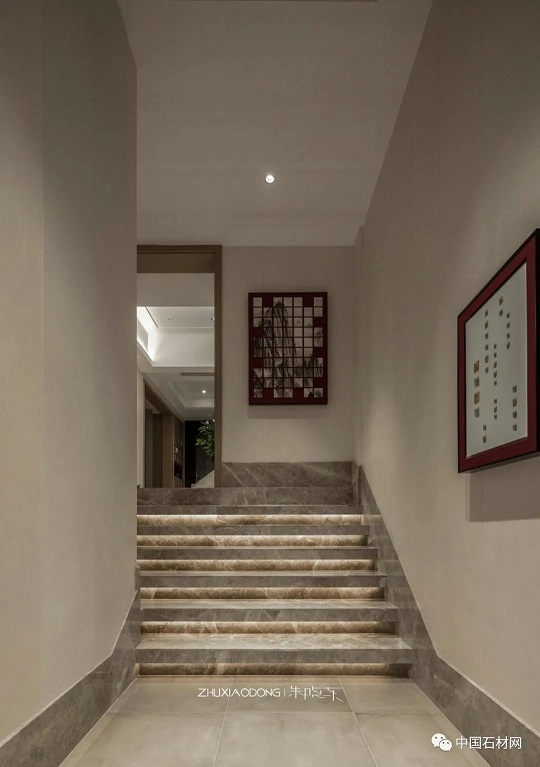

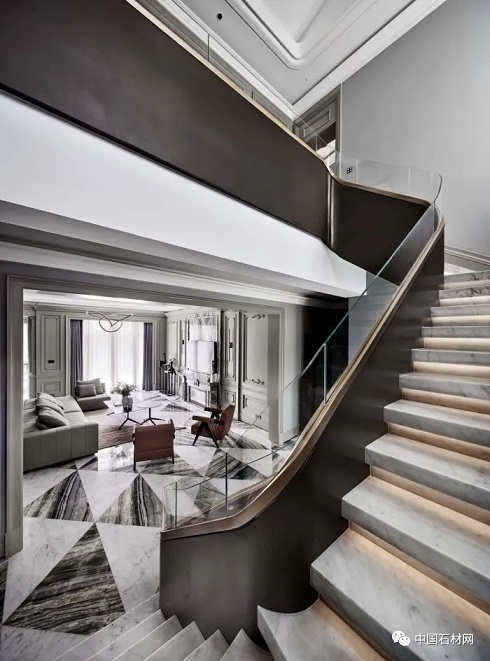

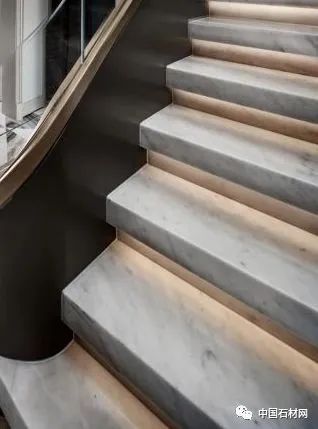

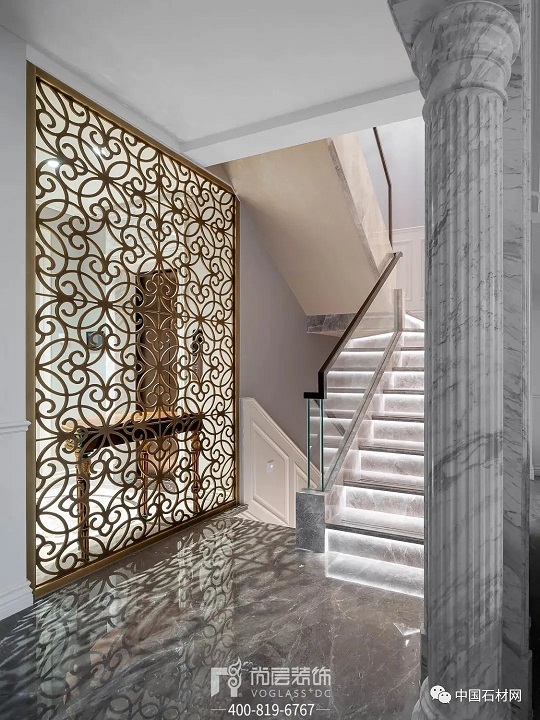

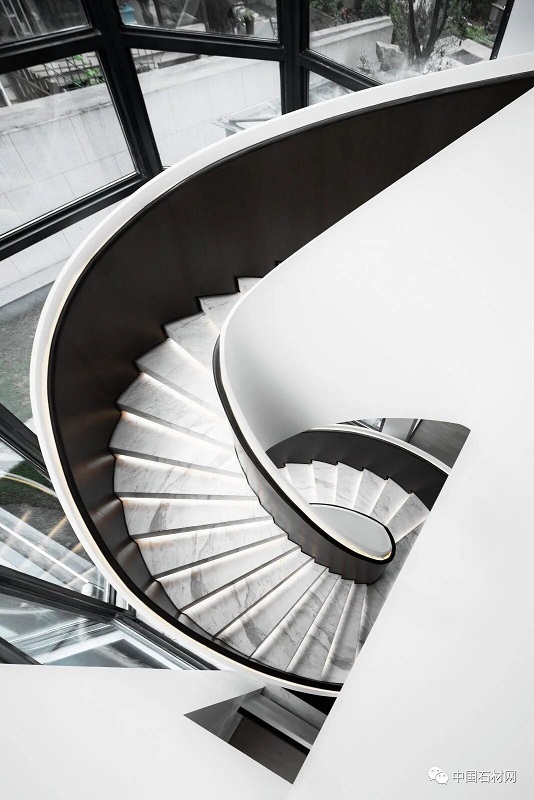

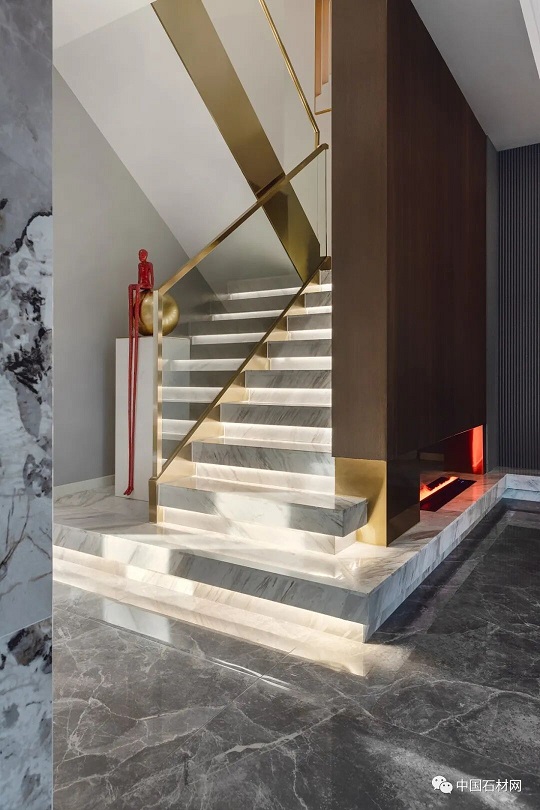

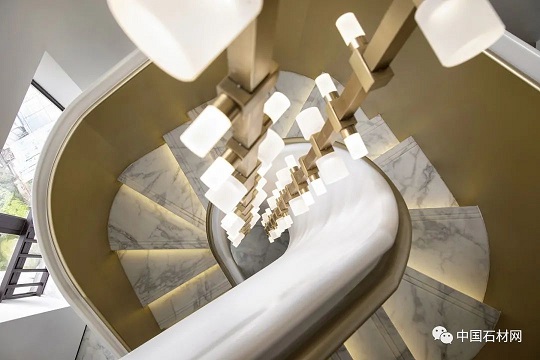

楼梯踏步灯带案例欣赏

END

来源：dop设计
