石材异型板如何检验，值得收藏！

石材异型板检验

石材异型板产品非常多，形状多样。由于异型板的形状不断变化，因此对它的检验也是很麻烦的事情。有些异型板产品可以通过量尺寸的方式检验，有些就不行，需要采用模板检验，或拼接的方法检验。本文阐述异型板的检验方法。

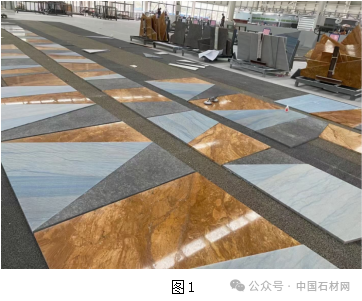

图1三种石材的异型板拼接成的产品。

1、异型板常见形状

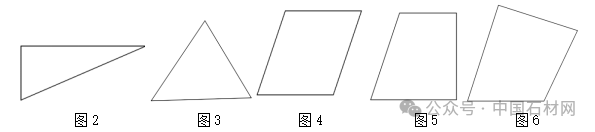

图1为直角三角形异型板；图2为三角形异型板；图4为平行四边形异型板；图5为直角梯形异型板；图6为四边形异型板。

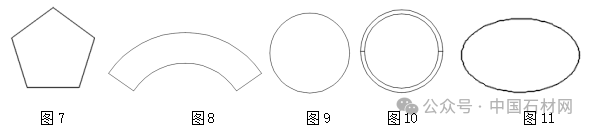

图7为正五边形异型板；图8为扇形异型板；图9为圆形异型板；图10为圆环异型板；图10为椭圆形异型板；

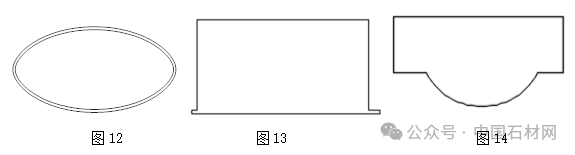

图12为椭圆环异型板；图13为双耳朵异型板；图14为以异型台面板。

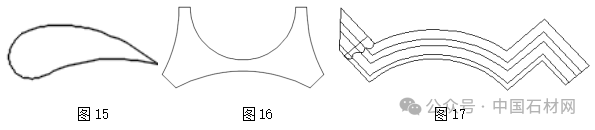

图15为多圆弧异型板；图16多圆弧异型板；图17复杂异型板。

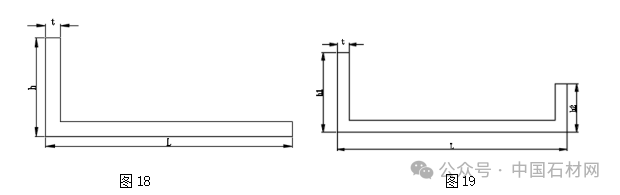

图18为“L”型异型板；图19为“U型”异型板。

2、异型板检验方法

异型板检验方法有测量法、模板法、拼接法。

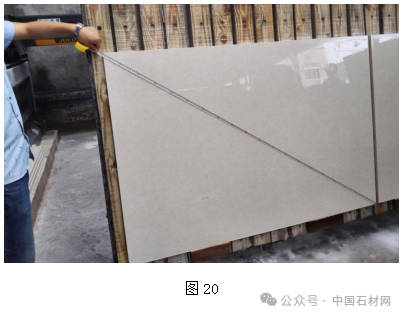

所谓异型板测量法检验方法指用卷尺、或角尺等测量工具测量的方法检验异型板；模板法检验方法指用模板的方式检验异型板；拼接法检验指按生产加工单的安装图通过的拼接的方法检验。图1为测量法检验直角三角形异型板；

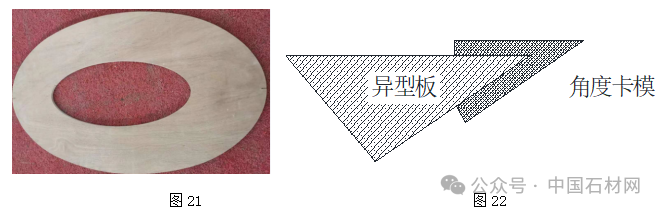

图21用于检验挖孔的椭圆形异型板的模板；图22用卡模法检验三角形异型板的角的精度。

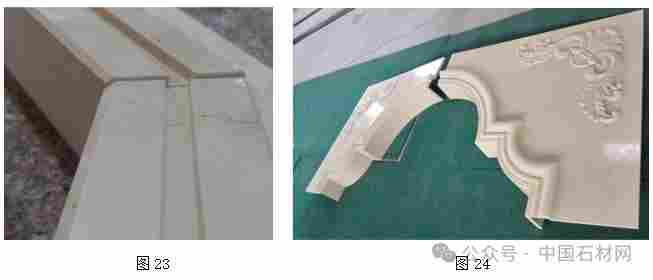

图23拼接法检验切角的异型板；图24采用拼接法检验多圆弧异型板精度、拼接质量、效果。

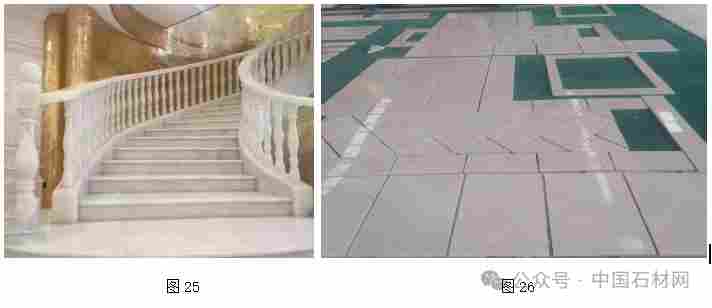

图25的旋转楼梯平台的异型板可以采用模板法检验，而楼梯的各台阶可以采用测量法检验精度。用卷尺测量二条长边，再测量两侧的短边，当测量值符合生产加工单的要求时，可以说加工精度符合要求了。

图26的异型板多为等腰直三角形，不需要采用拼接法检验异型板精度。只要采用测量法测等腰三角形的两条边，再用宽座角尺或量角器检验直角的角度就可以了。

3、异型板检验实操

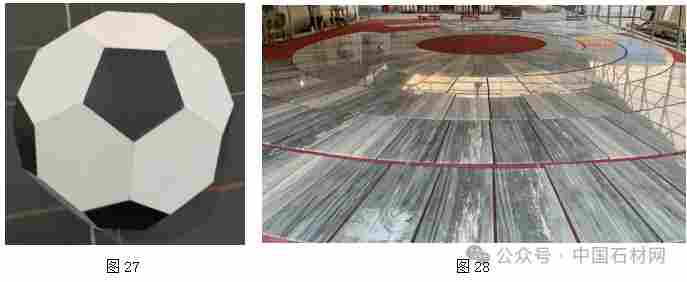

图27的足球产品采用正五边形拼接而成。正五边形的检验可以采用测量法检验。先用卷尺测量正五边形的边长，再用量角器测量正五边形的角度，符合生产加工单的要求就可以了。

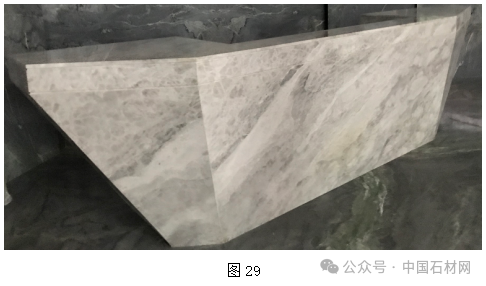

图29的多面体服务台是由几件梯形异型板拼接加工成的，可以采用测量法检验。用卷尺分别测量异型板的几条边，再用量角器测量各边的夹角，符合生产加工单的要求就可以了。

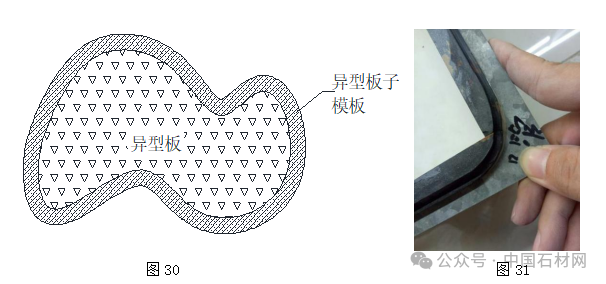

图30、图31采用模板法检验异型板。采用模板法检验时只要异型板的形状与模板吻合就可以了。如果存在偏差可以用塞尺检验偏差的大小。

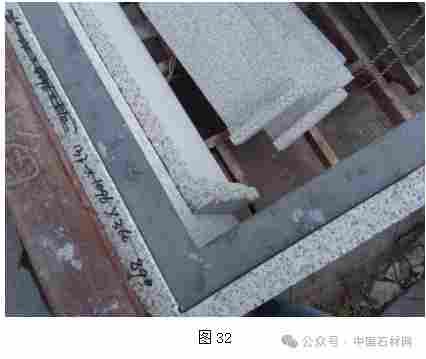

图32采用角尺测量“L”型异型板的内角。

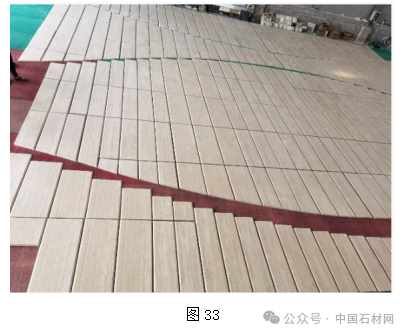

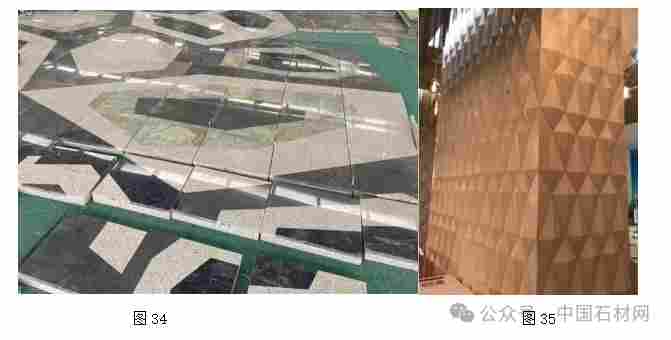

图33～图37因为异型板的数量太多，采用测量方法检验工作量大，繁琐，采用拼接法检验更适合。拼接时异型板出现了偏差通过人工修磨的方法消除，使异型板拼接顺畅即可了。

4、异型板产品质量标准

4.1异型板尺寸检验的标准

ⅰ三角形板的检验

有拼接关系与无拼接关系的异型板尺寸标准有所差别。现在由于客户对产品质量要求更高，并不区分优等品、一级品，合格品。有拼接关系的异型板，尺寸偏差以负公差为好。边长差的偏差为0～-1mm；如是无拼接关系的三角形异型板，尺寸偏差-1 mm～+1 mm。

ⅱ平行四边形板的检验

平行四边形尺寸的检验除检验平行四个边外，还要检验对角线的偏差。

平行四边形长L的偏差：-1～+1mm；平行四边形宽B的偏差-1～+1mm。

对角线L1、L2的偏差-1～+1mm。

偏差要统一，两条边长要大都在，要小都小。不能一个边长大，一个边长小，导致不是平行四边形。

ⅲ梯形板的检验

主要检查上下底边及两腰。梯形有等腰梯形、直角梯形、普通梯形。

直角梯形：有拼接关系时，上、下底、高（a、b、h）偏差-1～+1mm。无拼接关系时，上、下底、高（a、b、h）偏差可以放大到-2～+2mm。

ⅳ正多边形板的检验

检验每边边长，偏差在-1～+1mm。，要大边长都大，要小，边长都小。

ⅴ椭圆的检验

椭圆的检验主要检验长轴、短轴。有拼接的产品以负公差为佳，无拼接的产品可以适当大点。无拼接产品0～-1mm，有拼接关系产品-2～+4mm。

ⅵ圆的检验

圆的检验主要检验直径。有拼接的产品以负公差为佳，无拼接的产品可以适当大点。有拼接产品直径偏差0～-2mm，无拼接关系产品-2～+4mm。

ⅶ圆弧异型板检验

（1）同心等厚圆弧异型板检验

L1、L2标准偏差-1～+1mm；b标准偏差-2～2 mm。

（2）非等厚圆弧异型板检验

L1标准偏差-1～+1mm；a壁厚标准偏差-2～2 mm；L2对非等厚圆弧板而言是无关紧要的，尺寸偏差稍大一些对产品质量影响不大，尤其是偏短些对产品质量影响更小。但当这种异型板上有其它产品，并且端面见光时，L2的偏差应控制在-1～+1mm内。

ⅷ非标准几何曲线检验

异型板检验中对于非标准几何曲线的尺寸检验有较高的难度，很多的这类曲线无法用卷尺去测量，只能选取一些控制曲线的关键点、特征点来测量尺寸。

有拼接关系的尺寸偏差：0～-1mm；无拼接关系的尺寸偏差-1mm～1mm。

异型板平面度检验的标准：同大板产品的检验标准一致。

异型板形状检验标准：与标准模板比形状标准偏差-1mm～1mm。

作者：晏辉
