白沙米黄表面的发黑、黑斑印究竟什么原因？了解一下长知识！

白沙米黄表面的发黑、黑斑印究竟什么原因

用石材安装的服装专卖店全国很多，无论是石材用于服装专卖店的外墙，还是内装，其创造的装饰效果肯定是任何建筑装饰材料不能抗衡的。但是，石材用于专卖店的装饰，还是要依据石材的性质、特点遵循一定的设计规范，或施工规范才能收到好的装饰效果，即使石材安装了很多年后风采依旧，石材表面历经多年的自然洗礼，颜值不变。

然而，遗憾的是石材产品设计的规范，施工规范能够严格遵守的又有几家呢？

笔者日日经过家附近的一家叫EEKA M CLUB品牌服装店，中文名“麦寻女装”，属于中端档次品牌店，是国内自主品牌的服装，产品上做到极致的性价比，全国拥有1500余家销售终端。该品牌店的装饰2022年11月完成，并于当月开业。外墙装饰使用石材白沙米黄，当时装饰完成的装饰效果非常漂亮，洁白的像一张白纸，见图1～图3。从3张图片看出石材当时安装的表面质量非常好，装饰效果也值得夸奖。然而，不到2年的时间，石材表面已经物是人非，今非昔比了！

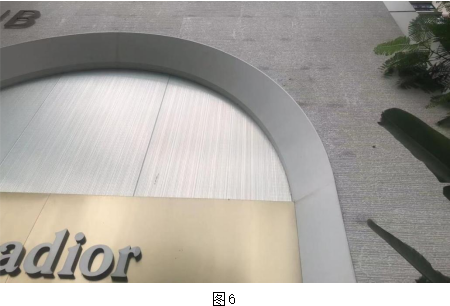

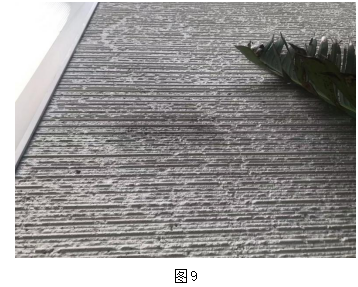

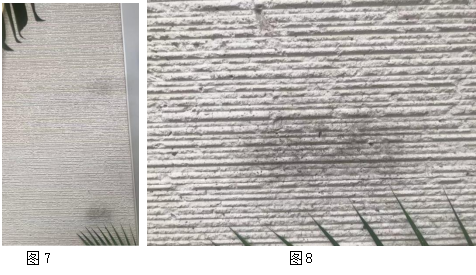

图4～图9是EEKA M CLUB品牌服装店现在的装饰效果，从这6张图片看出石材表面已经发黑，石材表面接缝处出现了大量的黑条纹，黑斑印，已经严重影响了石材的装饰效果了。从石材安装完毕到现在不到2年的时间，石材的表面已经发生了严重的改变，装饰效果已经大大降低了。这些白沙米黄石材装饰的外墙是该品牌服装店的入口处，是该品牌服装店的门面和形象之处。

该品牌服装店石材之所以出现这种问是有其根深蒂固的原因的，笔者在本文里阐述，读者君们细心品读，体味！

白沙米黄发黑

01

选择白沙米黄这种吸水率高的石材做外墙本身错误

对白沙米黄石材稍有点常识的都知道它是正宗的石灰石，结构不致密。疏松，吸水率较高。白沙米黄这个特性决定了该石材并不适合做建筑的外墙，尤其是敞开式，没有遮阳棚、遮雨棚的外墙。尽管白沙米黄石材应用于外墙项目很多，但这不说明白沙米黄适合建筑物的外墙。白沙米黄做外墙易污染、阳光长期照射、雨水长期滋润，白沙米黄表面，甚至内部终究会受到影响，从而导致白沙米黄发黑、形成黑斑印，出现水斑印，它颜值被损坏，外观装饰效果变丑陋！

02

白材米黄的厚度25mm太薄

考虑到白沙米黄材料的特殊性，用于外墙的白沙米黄厚度上要比其它材料更厚。通常大理石外墙干挂的厚度不低于30mm，白沙米黄更要大于30mm。国内一些建筑物使用类似于白砂米黄装饰的干挂石材的厚度35mm，并对其采取了特殊的加固措施，以确保其安全性。白沙米黄石材做外墙，做好它的各项力学性能测试，做好结构设计，从计算力学的角度确保白沙米黄厚度满足力学上的安全要求，从而保证白沙米黄做外墙时产品的安全性。而EEKA M CLUB品牌服装店可能出于成本考虑，竟然设计的白沙米黄石材的厚度为25mm，从图10的装箱清单可以看出来。外墙石材25mm厚度应该是花岗石的标准，白沙米黄外墙设计的厚度25mm，这位设计师真是个石材白痴？

03

石材的表面形式选择错误

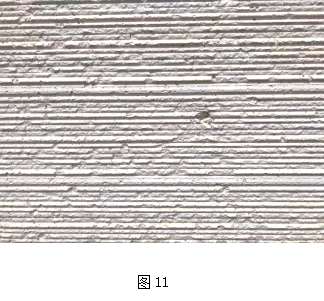

外墙石材采用什么样的表面形式要因石材具体情况决定。有些石材选用光面、哑光面、粗面、拉槽、拉丝、荔枝面合适就选用这样的表面形式，既保证石材装饰效果，也不会受到外界物质的影响，或外界物质残留在石材表面影响石材的装饰效果。EEKA M CLUB品牌服装店采用的是图11拉丝自然面，这种表面形式用于白沙米黄就不很合适了。

一是，拉槽白沙米黄表面的小孔洞、砂眼都暴露出来了，表面的孔洞难以修补；二是石材拉槽后表面形成的自然面坑坑窝窝的成了藏污纳垢之处；三是拉槽后白沙米黄石材的厚度减薄了2～3mm，这样白沙米黄石材的厚度最薄处变成了22mm，白沙米黄石材变薄了影响白沙米黄石材的强度，使开槽处的壁厚更薄了，更容易开槽处产生胶斑印、水斑印，发生石材病变。EEKA M CLUB品牌服装店白沙米黄安装不到2年石材表面变得这样糟糕，与它的表面形式有一定的关系。

04

开短槽安装方式更是错误

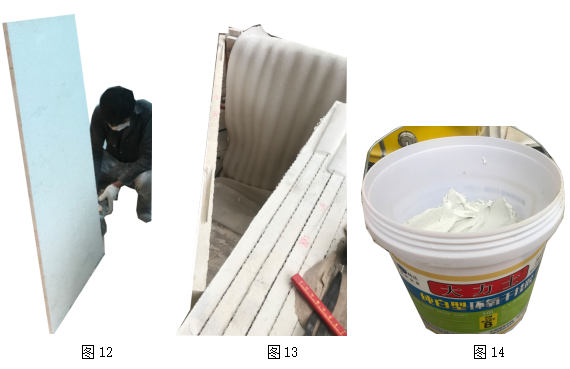

EEKA M CLUB品牌服装店采用在白沙米黄上、下两边开短槽干挂的方法安装。按短槽干挂安装有关的规范“短槽的槽宽6～7mm为宜。”假定该项目?宽就是6mm，由于该项目白沙米黄石材厚度25mm，开槽均匀对中，这就知道了槽的壁厚为9mm。由于该项目在石材表面开槽，从图11知道开槽深度不会低于3mm，这样就知道了该项目白沙米黄开槽处壁厚最薄只有6mm了，对白沙米黄石材来说6mm的壁厚行吗？显然不行的，安装时的干挂胶很容易渗到石材表面，下雨时雨水很容易从石材表面渗入到干挂槽里，水分或水气长期在干挂槽中，因而就会形成了图4～图9的斑印了。从图13开好槽的白沙米黄板看，槽的壁厚很薄。

05

开槽后在开槽处未补刷防护剂

EEKA M CLUB品牌服装店白沙米黄安装时笔者经常去看安装师傅作业。安装师傅在对白沙米黄开槽后并没有对开槽处清洁，补刷石材防护剂。由于开槽处白沙米黄的壁厚太薄，仅不到10mm，如果在开槽处不补刷防护剂，干挂胶的化学成分，自然界的雨极期容易渗透到白沙米黄的表面，因而导致图4～图9白沙米黄表面斑印的问题，影响装饰效果。如果开槽后补刷了较好的石材防护剂白沙米黄石材表面斑印这种问题可以避免，即使不能避免，也可以减轻白沙米黄表面的斑印，或推迟白沙米黄斑的出现的时间。

06

自然界威力无比，对石材的影响巨大

自然界威力无比，变化万千。太阳光的照射、长期的日晒，再加上雨淋，任何物质在这种威力之下都会发生变化，何况碳酸钙成分的白沙米黄呢？白沙米黄化学性质如此脆弱的石材更经不起大自然威力的考验和折磨，因此才会变得像图4～图9的效果，这还只是不到2年的作用，如果时间再长点的话，可能表面质量更加糟糕了。

笔者最担心的是开槽处的问题，如此薄的壁厚什么时候在自然界的作用下开裂，破损，一旦开裂、破损不仅影响白沙米黄的装饰效果，更存在安全隐患，甚至可能导致石材的坠落？

正是以上一系列的错误才导致EEKA M CLUB品牌服装店白水米黄石材的装饰效果发生了大变样，变得今非昔比，效果很差了！

作者：晏辉
