解析穆斯林造型石材门头系统

1.穆斯林造型门头系统主要特点

宁夏大剧院的东西南北四个门头，采用的穆斯林式造型，外墙面采用陕西白麻石材，内吊顶采用表面喷涂石材花纹铝板吊顶，吊顶铝板为正面和侧面两个弧形拱交汇而成，充分展现穆斯林风格。

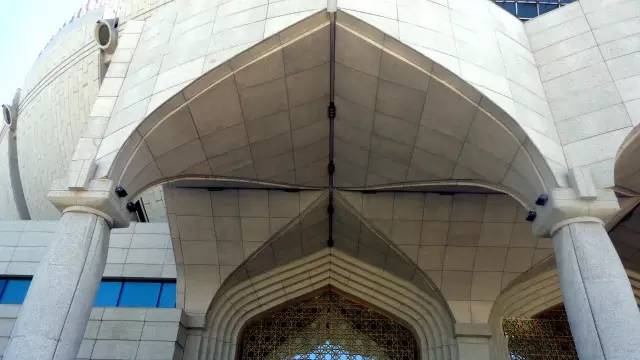

西门头现场照片

2.幕墙系统主要材料

吊顶内龙骨采用200×150镀锌方钢和80×60×5方钢，50×50×5角钢纵横交错布置，其中80×60×5方钢采用弯弧处理，铝板采用3mm厚铝板表面真石漆喷涂处理。

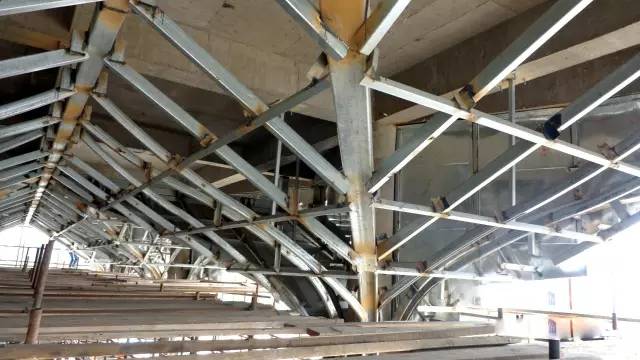

吊顶钢龙骨安装照片

3.穆斯林造型门头系统难点分析

由于吊顶铝板是两个曲面交接而成，所以铝板的下单和分格成为了本系统的难点，虽然铝板为单曲铝板，但是曲面切割流线造型仍然需要准确的标注和表达。

4.穆斯林造型门头系统解决方案

经过运用建模辅助软件草图大师、犀牛建模分析，用于对曲面的进行订单处理。准确的完成铝板交缝处造型的对接。准确的加工尺寸，给现场安装创造了良好的条件。

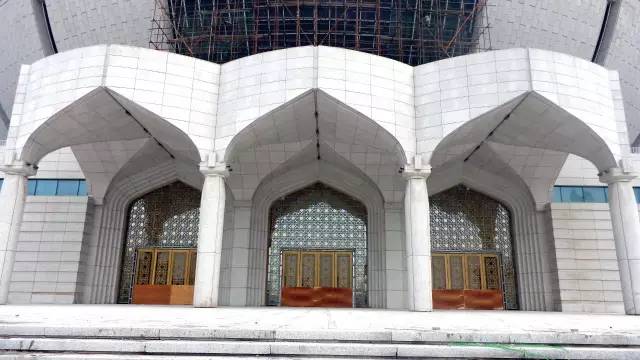

西门头吊顶完成照片

内容摘自：《幕墙设计》杂志、 幕墙世界Weekly

作者：北京港源建筑装饰工程有限公司

吴治刚、温明、刁飞宙、许昌得、张东辉
